Ryšio aprėptis
Kartotuvas
Saulės energija maitinamas kartotuvas su antena, nerūdijančio plieno laikikliais ir apkaba montavimui ant stulpo.
Ūkiams, laukams ir sodyboms
Farm-Mesh™
Farm-Mesh padeda matyti, kas vyksta lauke: dirvos drėgmę, vandens talpų lygį ir slėgį. Saulės energija maitinami jutikliai perduoda duomenis per ūkio tinklą į ryšio mazgą ant jūsų stalo.
Drėkinimo duomenys iš lauko ateina į telefoną.
Farm-Mesh perduoda drėkinimo duomenis iš lauko į jūsų mobilųjį telefoną, todėl matote situaciją net tada, kai nesate prie siurblio, talpos ar lysvės. Duomenys kaupiami, todėl lengviau pamatyti tendencijas, slėgio pokyčius, dirvos džiūvimą ir problemas, kurios galėjo atsirasti per naktį.
Matote situaciją iš toliau
Dirvos, talpos ir slėgio rodmenis galite pasitikrinti be važiavimo prie kiekvienos vietos.
Matote pokyčius per naktį
Sukaupti rodmenys padeda pastebėti, kas keitėsi tada, kai lauke nieko nebuvo.
Pradėti galima nebrangiai
Pradinis rinkinys leidžia pradėti nuo mažo tinklo, o pasikartojančių Farm-Mesh mokesčių nėra.
Pradinis rinkinys, nuo kurio galima pradėti lauke.
Tinka pirmam bandymui ūkyje: vienas dirvožemio jutiklis, kartotuvas ryšiui prailginti ir ryšio mazgas duomenims priimti.
Farm-Mesh pradinis rinkinys
- 1 Dirvožemio jutiklisTrijų strypų zondas su 2 metrų kabeliu dirvos drėgmei, temperatūrai ir druskingumui pagal laidumą matuoti.
- 2 KartotuvasSaulės energija maitinamas kartotuvas su antena ir nerūdijančio plieno laikikliais montavimui ant stulpo.
- 3 Ryšio mazgasStovi ant ūkininko stalo, priima duomenis iš lauko tinklo ir perduoda juos į Farm-Mesh puslapį.
Jutikliai vandeniui, dirvai ir ūkio ryšiui.
Pradėkite nuo vienos vietos, o vėliau pridėkite daugiau jutiklių prie talpų, vandens linijų ir laukų, kuriuos norite stebėti.
Dirvožemis
Trijų strypų dirvožemio jutiklis
Matuoja dirvos drėgmę, temperatūrą ir druskingumą pagal elektrinį laidumą. Zondo kabelis - 2 metrai.
Talpos
Vandens lygio jutiklis
Skirtas vandens talpoms, girdykloms ir rezervuarams. Tvirtas zondas montuojamas ten, kur reikia matyti lygį.
Vanduo
Vandens slėgio jutiklis
Skirtas vandens linijų ir siurblių slėgiui stebėti. Rodmenys perduodami per ūkio tinklą.
Ryšio mazgas
Stalinis ryšio mazgas
Geltonas mazgas laikomas viduje, ant ūkininko stalo. Jis surenka duomenis iš lauko tinklo ir perduoda juos į Farm-Mesh puslapį.
Dirvožemio jutiklio duomenys
Trijų strypų zondas matuoja dirvos temperatūrą, drėgmę ir druskingumą pagal elektrinį laidumą. IP68 sandarus korpusas ir 2 metrų kabelis leidžia patogiai pastatyti mazgą šalia matavimo vietos.
Dirvos temperatūra
- Diapazonas
- -40 °C iki +80 °C
- Tikslumas
- ±0.5 °C
- Skiriamoji geba
- 0.1 °C
Dirvos drėgmė
- Diapazonas
- 0% iki 100% prisotinimo
- Tikslumas
- ±2% nuo 0-50%, ±3% nuo 50-100%
- Skiriamoji geba
- 0.03% nuo 0-50%, 1% nuo 50-100%
Druskingumas
- Pagrindas
- Skaičiuojama pagal laidumą, 0-10000 µS/cm
- Tikslumas
- ±3%
- Skiriamoji geba
- 10 µS/cm
Zondo korpusas
- IP klasė
- IP68
- Kabelio ilgis
- 2 metrai
- Zondo medžiaga
- Korozijai atspari zondo medžiaga
- Svoris
- 210 g
Taip įranga montuojama ūkyje.
Kartotuvas ant stulpo
Saulės modulis, antena ir ryšio mazgas tvirtinami prie stulpo su komplekte esančiais nerūdijančio plieno laikikliais ir apkaba.
Talpos lygio stebėjimas
Lygio zondas nuleidžiamas į talpą, mazgas tvirtinamas virš vandens linijos, o saulės modulis palaiko duomenų perdavimą.
Saulės energija maitinama gyvulių girdyklos stebėjimo sistema
Lygio zondas matuoja vandenį girdykloje, o ant stulpo esantis saulės mazgas perduoda rodmenis per Farm-Mesh tinklą.
Dirvos zondo įdėjimas
Paruoškite dirvą, įspauskite trijų strypų zondą ir palaistykite aplink, kad jutiklis matuotų tą pačią drėgmę kaip augalo šaknys.
Vandens slėgio stebėjimas
Dviguba apkaba vienoje pusėje palieka mechaninį manometrą patikrinimui vietoje, o kitoje pusėje laiko slėgio zondą, prijungtą prie saulės siųstuvo.

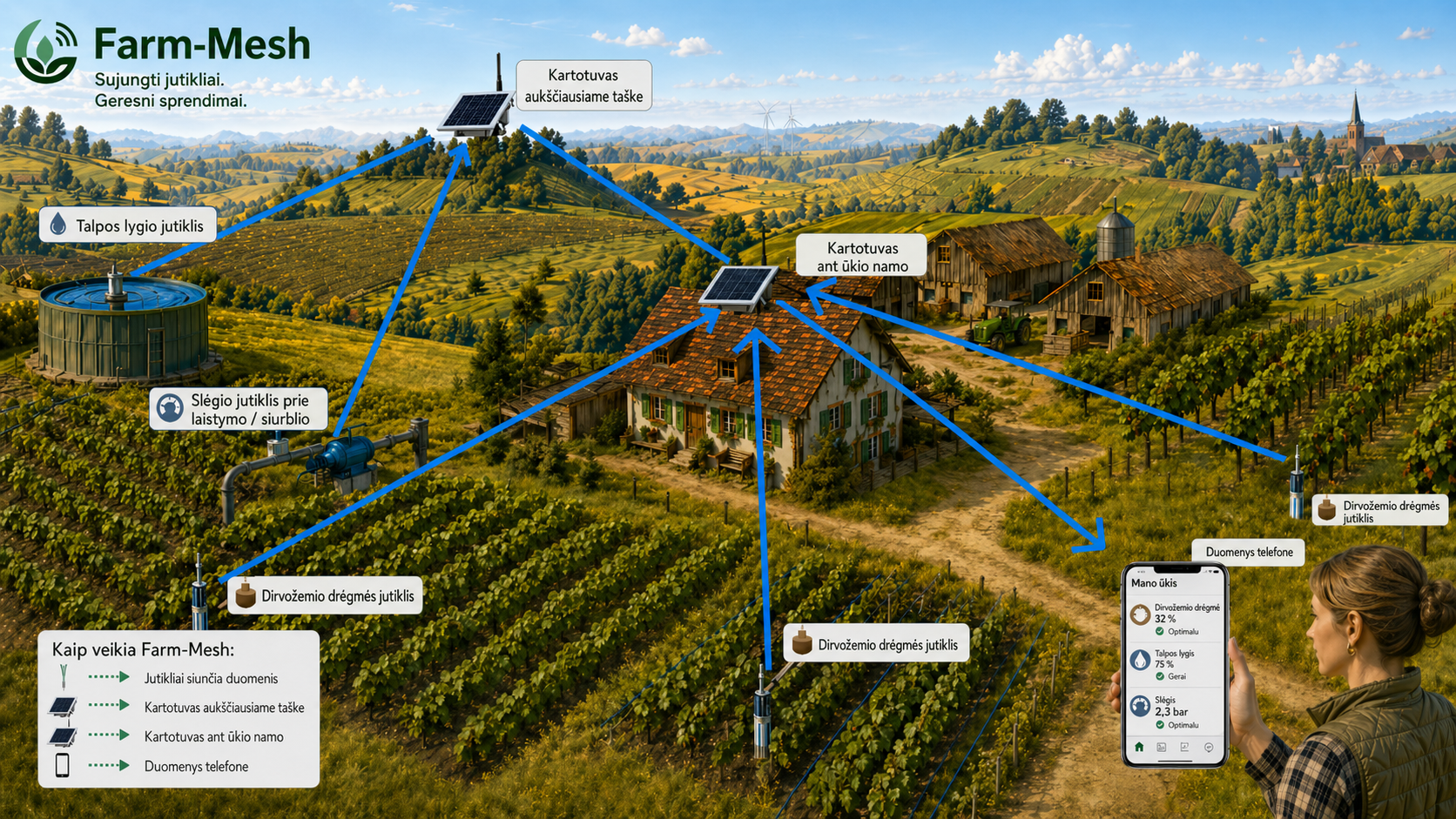

Veikimo principas
Duomenys iš lauko grįžta į ryšio mazgą.
Laukai, vandens talpos ir sodybos dažnai išsidėstę per atstumą. Farm-Mesh leidžia dėti jutiklius ten, kur jų reikia, o kartotuvais prailginti ryšį iki stalinio ryšio mazgo.
5
pagrindiniai įrenginiai
3
pradinio rinkinio dalys
1
ūkio tinklas
01
Matuoja
Dirvos, talpos ir slėgio jutikliai renka rodmenis ten, kur vyksta darbas.
02
Perduoda
Kartotuvai prailgina ryšį, kai trukdo atstumas, reljefas, medžiai ar pastatai.
03
Surenka
Stalinis ryšio mazgas surenka duomenis ir pateikia juos Farm-Mesh puslapyje.
Pasikalbėkime apie jūsų laukus.
Parašykite, ką norite stebėti: dirvos drėgmę, vandens talpas, slėgį ar silpno ryšio vietas. Padėsime sudėti pradinį rinkinį ir suplanuoti kartotuvų vietas.
